Konfiguration des ODAC Konnektors für ENLYZE.

Die folgende Anleitung führt dich durch die Anbindung von Zumbach ODAC Messköpfen. Der ODAC Konnektor liest die Messwerte des Messkopfs (z.B. Durchmesser, Abweichung und Produktionslänge) direkt über dessen Ethernet-Schnittstelle aus.

Unterstützte Geräte

• Zumbach ODAC Messköpfe mit Ethernet-Schnittstelle

Der Zumbach ODAC Messkopf kommuniziert wahlweise über das native ODAC Protokoll oder das ANSI Host Protokoll. Welches Protokoll aktiv ist, erkennt ENLYZE beim Verbindungsaufbau automatisch. In den meisten Fällen musst du dich darum nicht kümmern. Hintergründe dazu findest du unter Praxistipps & Hinweise.

ODAC Datenquelle anbinden

1

Datenquelle vernetzen

Falls noch nicht erfolgt, muss zunächst eine Netzwerkverbindung zwischen dem ODAC Messkopf und dem jeweiligen Edge Device hergestellt werden. Die möglichen Vernetzungsszenarien findest du hier.

Für die Anbindung benötigst du die IP-Adresse des Messkopfs. Sie lässt sich nicht automatisch ermitteln. Stattdessen liest du sie direkt an der HMI aus:

1. Melde dich an der HMI an. Das Passwort findest du im Handbuch des Geräts. Wurde es geändert, erfrage es bei der für die Maschine verantwortlichen Person.

2. Navigiere im Menü zur Konsole.

3. Frage die IP-Adresse über das passende Kommando ab: SL im ODAC Modus, a930 im ANSI Host Modus (Serviceport) oder a940 im ANSI Host Modus (Hostport).

2

Datenquelle anlegen

Rufe die ENLYZE Manufacturing Data Platform auf, wähle die Maschine aus, für welche diese Datenquelle hinzugefügt werden soll und klicke auf die Schaltfläche + Datenquelle.

Fülle anschließend das Formular Details der Datenquelle aus. Die folgende Tabelle zeigt für jedes Feld einen Beispielwert für die Anbindung eines Zumbach ODAC Messkopfs:

Feld	Beispiel	Kommentar
Name	Zumbach ODAC 18XY	Vergebe einen ausdrucksstarken Namen für die Datenquelle
Maschine	Test Machine ABC - Köln	Jede Datenquelle ist genau einer Maschine zugeordnet (vorausgewählt aus dem vorherigen Schritt)
Gerätehersteller	Zumbach	Name des Geräteherstellers
Geräteinformation	ODAC 18XY	Modellnummer, Version oder CPU des Messkopfs
Notiz	(optional)	Kommentare oder wichtige Bemerkungen
Edge Device	quirky-keller	Als Aufkleber auf jedem Edge Device vermerkt. Folgt dem Schema adjektiv-wissenschaftler
Konnektor	ODAC	Wähle den ODAC Konnektor
IP-Adresse	192.168.17.2	Die IP muss vom Edge Device aus erreichbar sein
Port	2020	Standard: 2020. Der Port ist am ODAC fest auf 2020 eingestellt

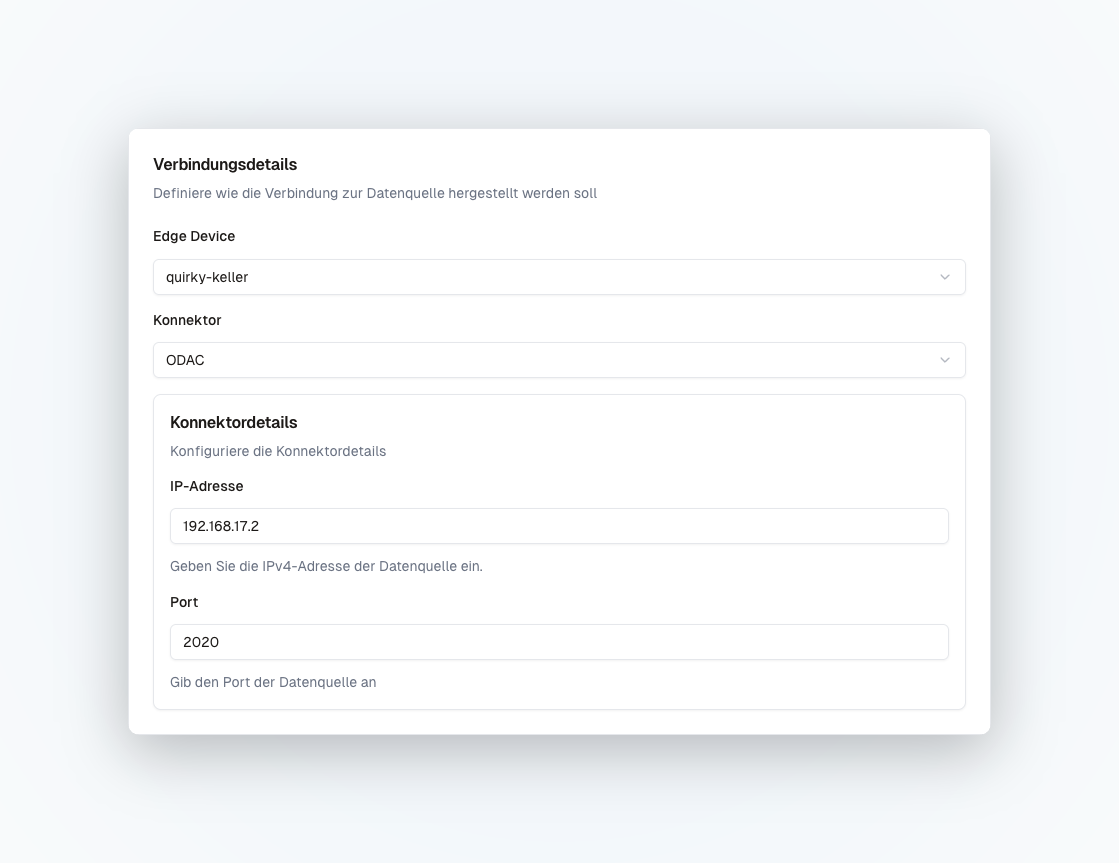

Verbindungsdetails einer ODAC Datenquelle

Klicke abschließend auf Speichern.

3

Variablen hinzufügen

Der ODAC Konnektor unterstützt Variable Discovery, sodass das Hinzufügen von Variablen automatisiert erfolgt. Die erste Variable Discovery wird angestoßen, sobald du die Datenquelle gespeichert hast.

Die Variablen des ODAC tragen kurze Kennungen aus zwei Buchstaben (z.B. DA für den gemessenen Durchmesser). Zu jeder Variable wird eine Beschreibung mitgeliefert, sodass du die relevanten Messwerte zuordnen kannst.

Nach erfolgter Variable Discovery werden noch keine Daten aufgezeichnet. Hierzu müssen zunächst Variablen zur Aufzeichnung ausgewählt werden. Folge hierfür unserem Variablen Onboarding Flow.

Häufig genutzte Messwerte

Die folgenden Variablen werden in der Praxis am häufigsten aufgezeichnet. Welche davon ein konkreter Messkopf bereitstellt, hängt vom Modell und der Konfiguration ab.

Kennung	Messwert
DA	Durchmesser (Messwert 1)
DB	Abweichung 1 (RMS Durchmesser)
DC	Messwert 2
DE	Messwert 3
DR	Produktionslänge
MJ	Zähler für Einschnürungen (Neckdowns)
MK	Zähler für Verdickungen (Lumps)
EB	Fehlercode des Geräts

Weiterführend

• Praxistipps & Hinweise: Hinweise zum Betrieb des ODAC Konnektors und das jeweils passende Vorgehen.
