Mit Variablen arbeiten

Grafana-Dashboard-Variablen mit ENLYZE-Daten nutzen.

Lernziele

• Dashboard-Variablen für dynamische Filterung erstellen

• Dropdown-Auswahl für Standort und Maschine bauen

• Variablen verketten, sodass Maschinenoptionen vom gewählten Standort abhängen

• Variablen in Infinity-Queries verwenden

• Versteckte Hilfsvariablen erstellen

Voraussetzungen

• Tutorial 4.1 und 4.2 abgeschlossen

• Verständnis von Infinity-Queries und JSONata

---

Überblick

Dashboard-Variablen erzeugen interaktive Dropdowns, mit denen Nutzende Daten filtern können, ohne Queries zu bearbeiten. Sie sind unverzichtbar für:

• Standortauswahl - Bestimmen, welcher Standort angezeigt wird

• Maschinenauswahl - Auf bestimmte Maschinen filtern

• Zeitraumauswahl - Individuelle Zeiträume definieren

• Dashboards für mehrere Nutzende - Ein Dashboard deckt verschiedene Anforderungen ab

Variablentypen

Typ	Beschreibung	Anwendungsfall
Query	Werte aus API/Datenbank	Standort-, Maschinen-, Produkt-Dropdowns
Custom	Feste Werteliste	Schichtnamen, Statusoptionen
Text box	Vom Nutzer eingegebener Wert	Suchfilter
Constant	Einzelner versteckter Wert	Base URLs, feste IDs
Interval	Zeitintervalle	Aktualisierungsraten

---

Erste Variable erstellen

Erstelle ein Standort-Dropdown, das die ENLYZE API abfragt.

Schritt 1: Variablen-Einstellungen öffnen

1. Öffne dein Dashboard

2. Klicke auf das Zahnrad-Symbol (Dashboard-Einstellungen)

3. Wähle Variables im linken Menü

4. Klicke auf Add variable

[SCREENSHOT: Dashboard settings with Variables menu]

Schritt 2: Grundeinstellungen konfigurieren

Einstellung	Wert
Name	site
Type	Query
Label	Site
Hide	(leer lassen, Variable anzeigen)

Wichtig: Variablennamen sollten kleingeschrieben und ohne Leerzeichen sein. Verwende bei Bedarf Unterstriche (z. B. machine_uuid).

[SCREENSHOT: Variable basic settings]

Schritt 3: Query konfigurieren

Unter Query Options:

1. Setze Data source auf Infinity

2. Setze Query type auf Infinity

Der Query-Editor erscheint. Konfiguriere ihn wie eine Panel-Query:

Einstellung	Wert
Type	JSON
Parser	Backend
Source	URL
URL	sites
Root selector	$.data

[SCREENSHOT: Variable query configuration]

Schritt 4: Wertezuordnung konfigurieren

Scrolle zu den Value-Optionen:

Einstellung	Wert	Beschreibung
Regex	(leer lassen)	Ergebnisse filtern
Sort	Alphabetical (asc)	Optionen sortieren

Das Dropdown muss wissen, welche Felder angezeigt und gespeichert werden:

• Display-Wert: Was Nutzende sehen (Standortname)

• Stored-Wert: Was in Queries verwendet wird (Standort-UUID)

Bei Infinity-Variablen wird die erste Spalte zum Display-Wert. Falls eine zweite Spalte vorhanden ist, wird sie zum gespeicherten Wert.

Um dies zu steuern, füge Spalten zu deiner Query hinzu:

1. Scrolle zu Columns in der Query

2. Füge zwei Spalten hinzu:

Selector	Title	Type
name	Name	String
uuid	UUID	String

[SCREENSHOT: Column configuration for variable]

Schritt 5: Vorschau und Speichern

1. Klicke auf Run query, um Werte anzuzeigen

2. Überprüfe, ob das Dropdown Standortnamen anzeigt

3. Klicke auf Apply, um zu speichern

Das Standort-Dropdown sollte nun oben im Dashboard erscheinen.

[SCREENSHOT: Site dropdown in dashboard]

---

Variablen in Queries verwenden

Verwende die Variable ${site} in Panel-Queries.

Maschinen nach Standort filtern

Erstelle ein Panel, das Maschinen des ausgewählten Standorts anzeigt:

URL:

machines

Root Selector (JSONata-Filter):

$filter($.data, function($v){ $v.site = "${site}" })

Dieser Filter beschränkt das Maschinen-Array auf Einträge, bei denen der Standort mit der ausgewählten Variable übereinstimmt.

[SCREENSHOT: Panel showing filtered machines]

Variablen-Syntax

Syntax	Beschreibung	Beispiel
${variable}	Einfache Ersetzung	${site}
${variable:raw}	Ohne Escaping	URL-Parameter
${variable:csv}	Kommagetrennt	Multi-Select-Werte
${variable:pipe}	Pipe-getrennt	Regex-Muster

---

Verkettete Variablen

Erstelle ein Maschinen-Dropdown, das sich aktualisiert, wenn der Standort geändert wird.

Schritt 1: Maschinen-Variable erstellen

Neue Variable hinzufügen:

Einstellung	Wert
Name	machine
Type	Query
Label	Machine

Schritt 2: Query mit Filter konfigurieren

Mit JSONata die Maschinen nach dem ausgewählten Standort filtern:

Einstellung	Wert
Type	JSON
URL	machines
Root selector	$filter($.data, function($v){ $v.site = "${site}" })

Spalten hinzufügen:

Selector	Title
name	Name
uuid	UUID

Schritt 3: Aktualisierung konfigurieren

Wichtig: Das Aktualisierungsverhalten so einstellen, dass die Maschinenoptionen sich bei Standortwechsel aktualisieren:

Einstellung	Wert
Refresh	On dashboard load

[SCREENSHOT: Chained variable configuration]

Schritt 4: Verkettung testen

1. Ändere das Standort-Dropdown

2. Überprüfe, ob das Maschinen-Dropdown nur Maschinen dieses Standorts anzeigt

---

Multi-Select-Variablen

Nutzenden ermöglichen, mehrere Werte auszuwählen.

Multi-Select aktivieren

In den Variablen-Einstellungen:

Einstellung	Wert
Multi-value	Enabled
Include All option	Enabled

[SCREENSHOT: Multi-select settings]

Multi-Select in Queries verwenden

Multi-Select-Variablen liefern mehrere Werte. Diese entsprechend behandeln:

Für URL-Parameter (kommagetrennt):

production-runs?machine=${machine:csv}

Für JSONata-Filter:

$filter($.data, function($v){ $v.machine in [${machine:csv}] })

Für Regex-Abgleich:

$filter($.data, function($v){ $match($v.uuid, /${machine:pipe}/) })

---

Versteckte Variablen

Manche Variablen sollen Nutzenden nicht angezeigt werden, sind aber für Queries nützlich.

Anwendungsfälle

• Zeitformate konvertieren

• Berechnete Werte speichern

• Zwischenergebnisse vorhalten

Versteckte Zeitvariable erstellen

Erstelle eine Variable, die Grafanas Zeit ins ISO-Format konvertiert:

Einstellung	Wert
Name	start_iso
Type	Query
Hide	Variable (vollständig ausgeblendet)

Query-Konfiguration:

Einstellung	Wert
Source	Inline
Data	{"time": ${__from}}
Root selector	$fromMillis($number($.time))

Einstellung	Wert
Refresh	On time range change

Dies konvertiert die Epoch-Millisekunden von ${__from} ins ISO-Format.

[SCREENSHOT: Hidden variable configuration]

Optionen zum Ausblenden

Wert	Verhalten
(leer)	Label und Wert anzeigen
Label	Nur Wert anzeigen
Variable	Vollständig ausgeblendet

---

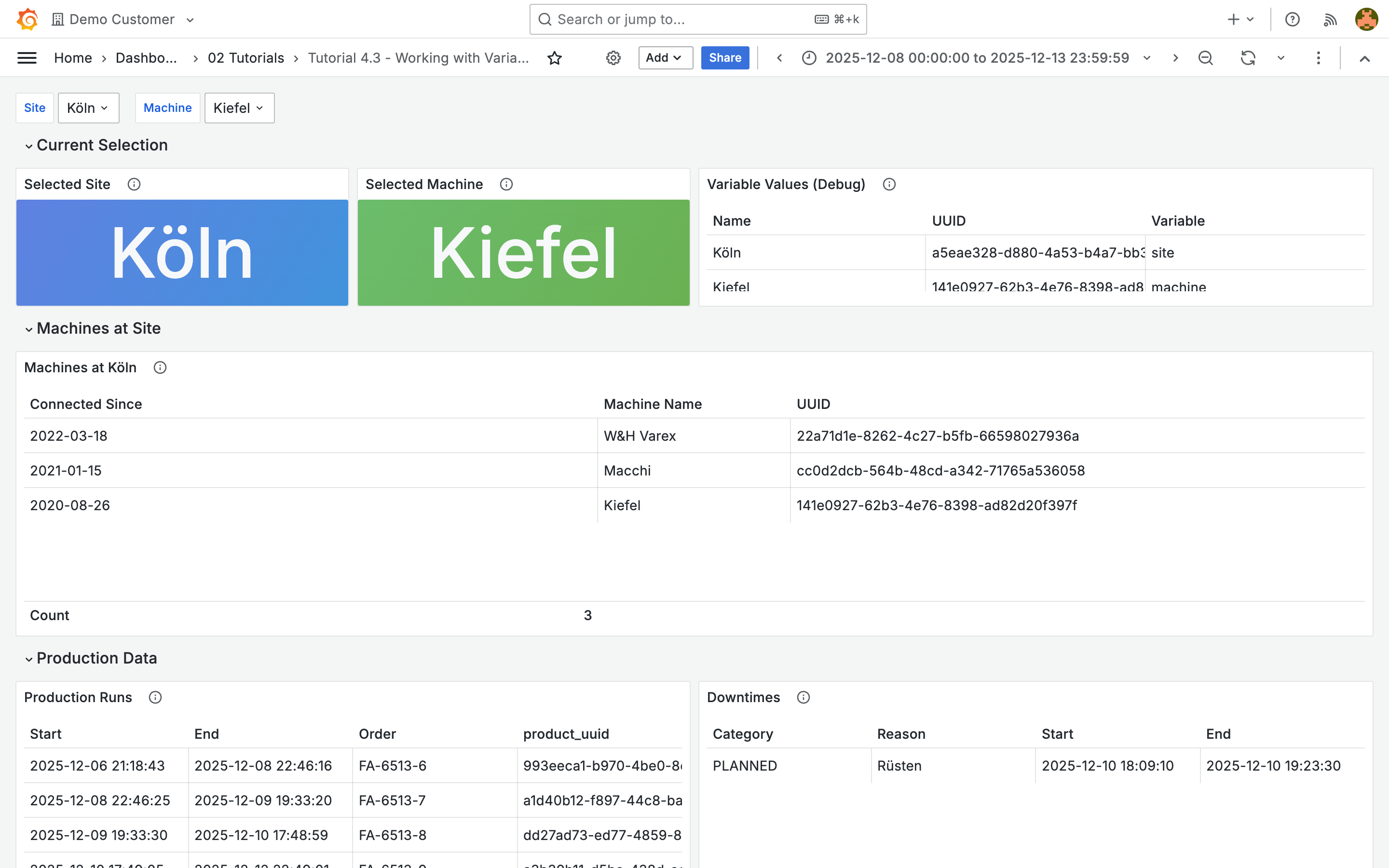

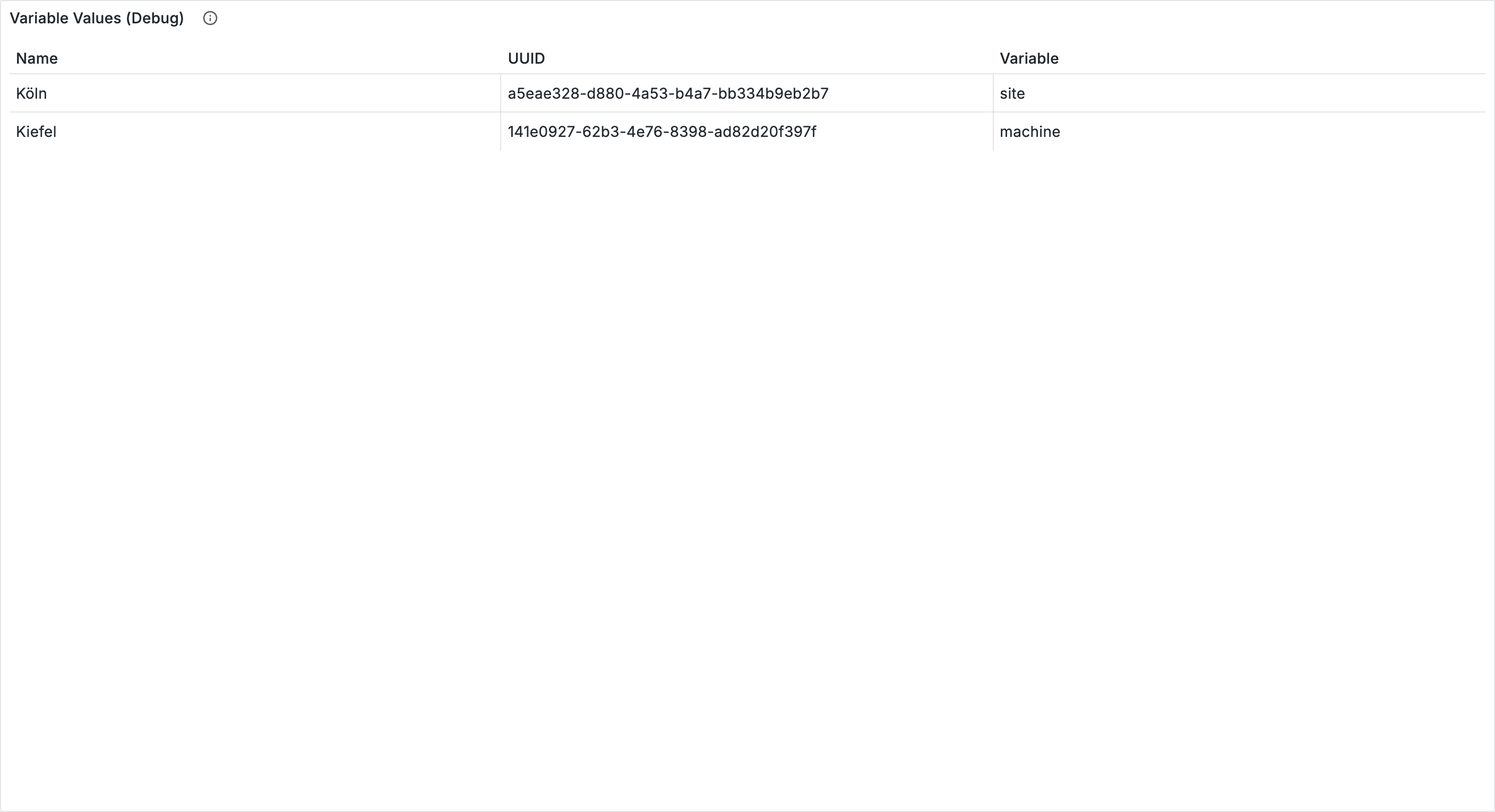

Vollständiges Beispiel: Standort > Maschine Dashboard

Baue ein Dashboard mit verketteten Standort- und Maschinen-Dropdowns.

Zu erstellende Variablen

1. site - Standort-Dropdown

2. machine - Maschinen-Dropdown (nach Standort gefiltert)

Variable 1: Site

Einstellung	Wert
Name	site
Label	Site
Type	Query
Query URL	sites
Root selector	$.data
Columns	name, uuid
Sort	Alphabetical

Variable 2: Machine

Einstellung	Wert
Name	machine
Label	Machine
Type	Query
Query URL	machines
Root selector	$filter($.data, function($v){ $v.site = "${site}" })
Columns	name, uuid
Refresh	On dashboard load

Verwendung in Panels

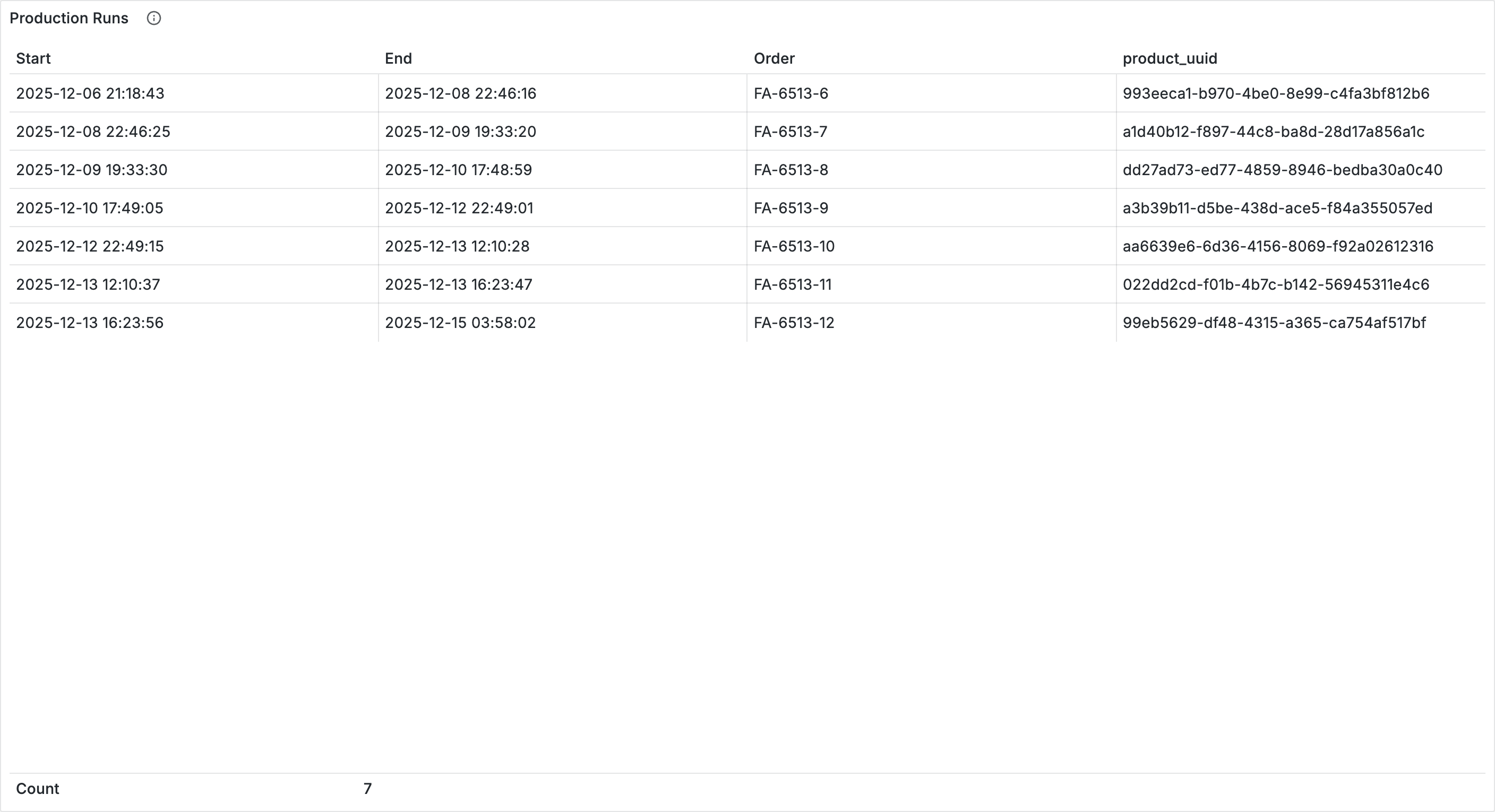

Aufträge mit OEE:

URL: production-runs?machine=${machine}&start=${__from:date:iso}&end=${__to:date:iso}
Root selector: $.data

Dies liefert Aufträge der ausgewählten Maschine mit OEE-Werten (Productivity, Availability, Performance, Quality) pro Auftrag.

Variablen (Sensordaten) abfragen:

URL: variables?machine=${machine}

---

Anzeigeoptionen für Variablen

Dropdown vs. Radio Buttons

In den Display-Einstellungen der Variable:

Display	Beschreibung	Geeignet für
Dropdown	Standard-Auswahl	Viele Optionen
Radio	Horizontale Buttons	Wenige Optionen (2-5)

Benutzerdefinierter "All"-Wert

Wenn "Include All" aktiviert ist, lässt sich der Wert für "All" anpassen:

Einstellung	Wert	Ergebnis
Custom all value	.*	Regex: alles abgleichen
Custom all value	$__all	Alle ausgewählten Werte

---

Fehlerbehebung bei Variablen

Variable zeigt keine Werte

Ursachen:

1. Query liefert keine Daten

2. Falscher Root Selector

3. Columns nicht konfiguriert

Lösung: Dieselbe Query zuerst in einem Panel testen.

Verkettete Variable aktualisiert sich nicht

Ursachen:

1. Refresh nicht korrekt eingestellt

2. Tippfehler im Variablennamen im Filter

Lösung: Refresh auf "On dashboard load" setzen und den Variablennamen im JSONata-Ausdruck überprüfen.

Multi-Select liefert falsches Format

Ursache: Kein passender Format-Modifier verwendet

Lösung: ${variable:csv} für kommagetrennte oder ${variable:pipe} für Pipe-getrennte Werte verwenden.

---

Best Practices

Namenskonventionen

• Kleinbuchstaben verwenden: site, nicht Site

• Unterstriche verwenden: machine_uuid, nicht machineUuid

• Aussagekräftige Namen: production_line, nicht pl

Performance

• Daten in Variablen filtern, nicht nur in Panels

• "On dashboard load" als Refresh für abhängige Variablen verwenden

• Unnötige API-Aufrufe durch geeignetes Caching vermeiden

Nutzungserlebnis

• Aussagekräftige Labels verwenden

• Sinnvolle Standardwerte setzen

• Technische Variablen vor Nutzenden verbergen

• Variablen in logischer Reihenfolge anordnen (Standort > Maschine > Variable)

---

Zusammenfassung

Du hast gelernt, dynamische Dashboards mit Variablen zu erstellen:

• Query-Variablen aus der ENLYZE API befüllen

• Variablen für abhängige Dropdowns verketten

• Variablen in Infinity-Queries mit ${variable}-Syntax verwenden

• Multi-Select- und versteckte Hilfsvariablen erstellen

---

Nächste Schritte

Weiter mit:

• Produktionsstatus-Dashboard - Eine vollständige Mehrmaschinen-Übersicht erstellen

---

Kurzreferenz

Variablen-Query-Einstellungen

Einstellung	Wert
Type	Query
Data source	Infinity
Query type	Infinity
Parser	Backend

Häufige Root Selectors

Zweck	JSONata-Ausdruck
Alle Einträge	$.data
Nach Standort filtern	$filter($.data, function($v){ $v.site = "${site}" })
Nach Maschine filtern	$filter($.data, function($v){ $v.machine = "${machine}" })

Variablen-Modifier

Modifier	Ausgabe	Anwendungsfall
${var}	Einzelner Wert	Die meisten Queries
${var:csv}	a,b,c	URL-Parameter
${var:pipe}	a|b|c	Regex-Muster
${var:raw}	Ohne Escaping	Sonderzeichen

Refresh-Optionen

Wert	Zeitpunkt
Never	Nur beim Laden der Seite
On dashboard load	Beim Öffnen des Dashboards
On time range change	Bei Änderung der Zeitauswahl
