Zeitreihen

Zeitreihendaten in Grafana visualisieren.

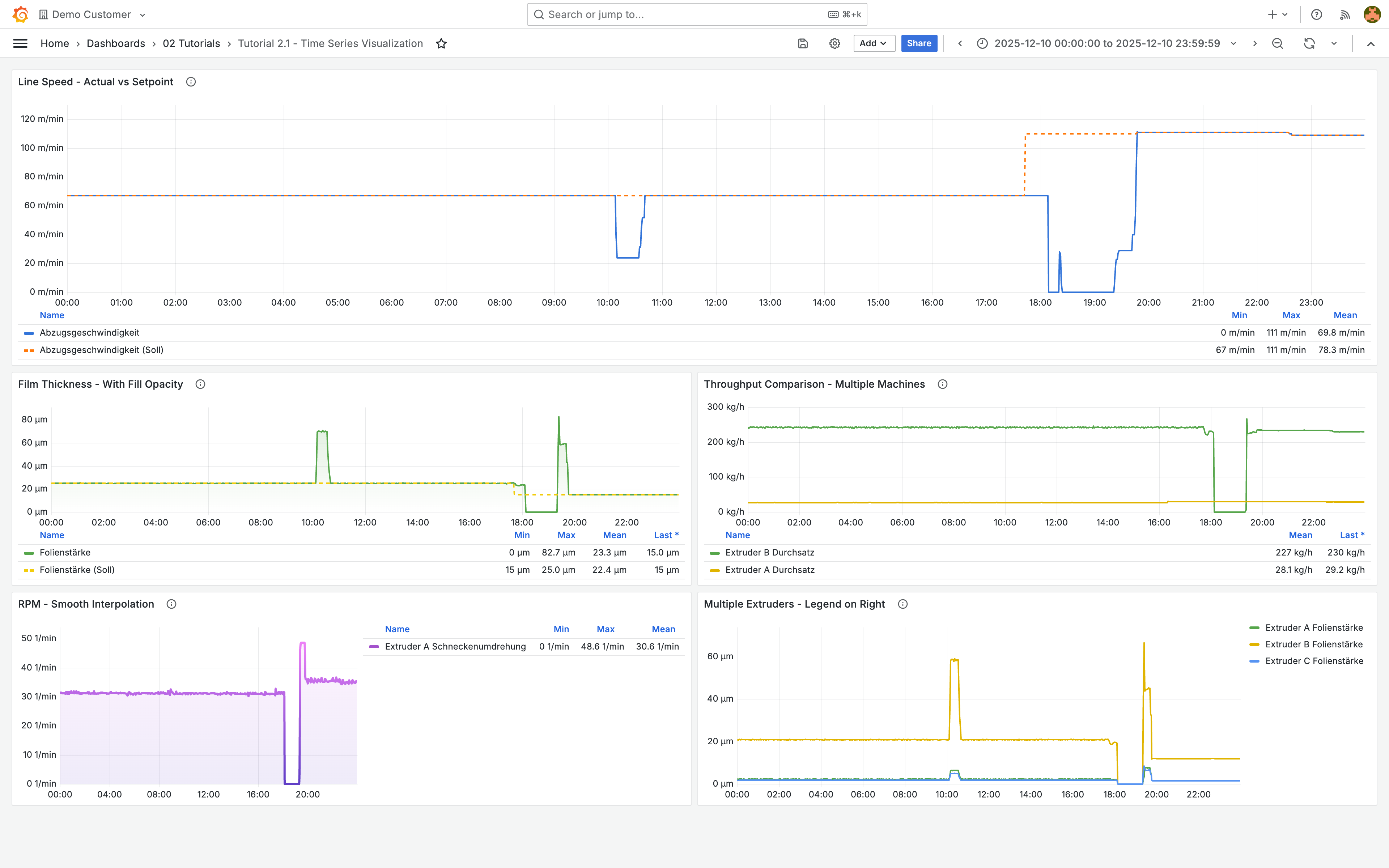

Was du lernst

  • Mehrere Variablen in einem einzelnen Diagramm anzeigen

  • Ist-Werte mit Sollwerten vergleichen

  • Linienstile anpassen (Farben, gestrichelte Linien, Linienstärke)

  • Legenden mit statistischen Berechnungen konfigurieren

  • Tooltips effektiv nutzen

Voraussetzungen


Überblick

Zeitreihendiagramme sind die häufigste Visualisierung in Fertigungs-Dashboards. Sie zeigen, wie sich Werte über die Zeit verändern, und eignen sich ideal für:

  • Überwachung von Prozessparametern (Temperatur, Druck, Geschwindigkeit)

  • Vergleich von Ist- und Sollwerten

  • Erkennung von Trends und Anomalien

  • Analyse von Produktionsmustern

In diesem Tutorial lernst du fortgeschrittene Techniken, um deine Zeitreihen-Panels informativer und visuell klarer zu gestalten.


Mehrere Variablen hinzufügen

Es gibt zwei Möglichkeiten, mehrere Variablen in einem Diagramm darzustellen:

Methode 1: Mehrere Variablen in einer Abfrage

Das ist der einfachste Ansatz, wenn die Variablen von derselben Maschine stammen.

1

Panel bearbeiten und Variablen auswählen

  • Bearbeite dein Zeitreihen-Panel (Klick auf den Panel-Titel → Edit)

  • Klicke im Abfrage-Editor auf das Feld Variables

  • Wähle weitere Variablen aus der Liste aus

  • Alle ausgewählten Variablen erscheinen als separate Linien im Diagramm

Geeignet für: Vergleich verwandter Messwerte derselben Maschine (z. B. mehrere Temperatursensoren)

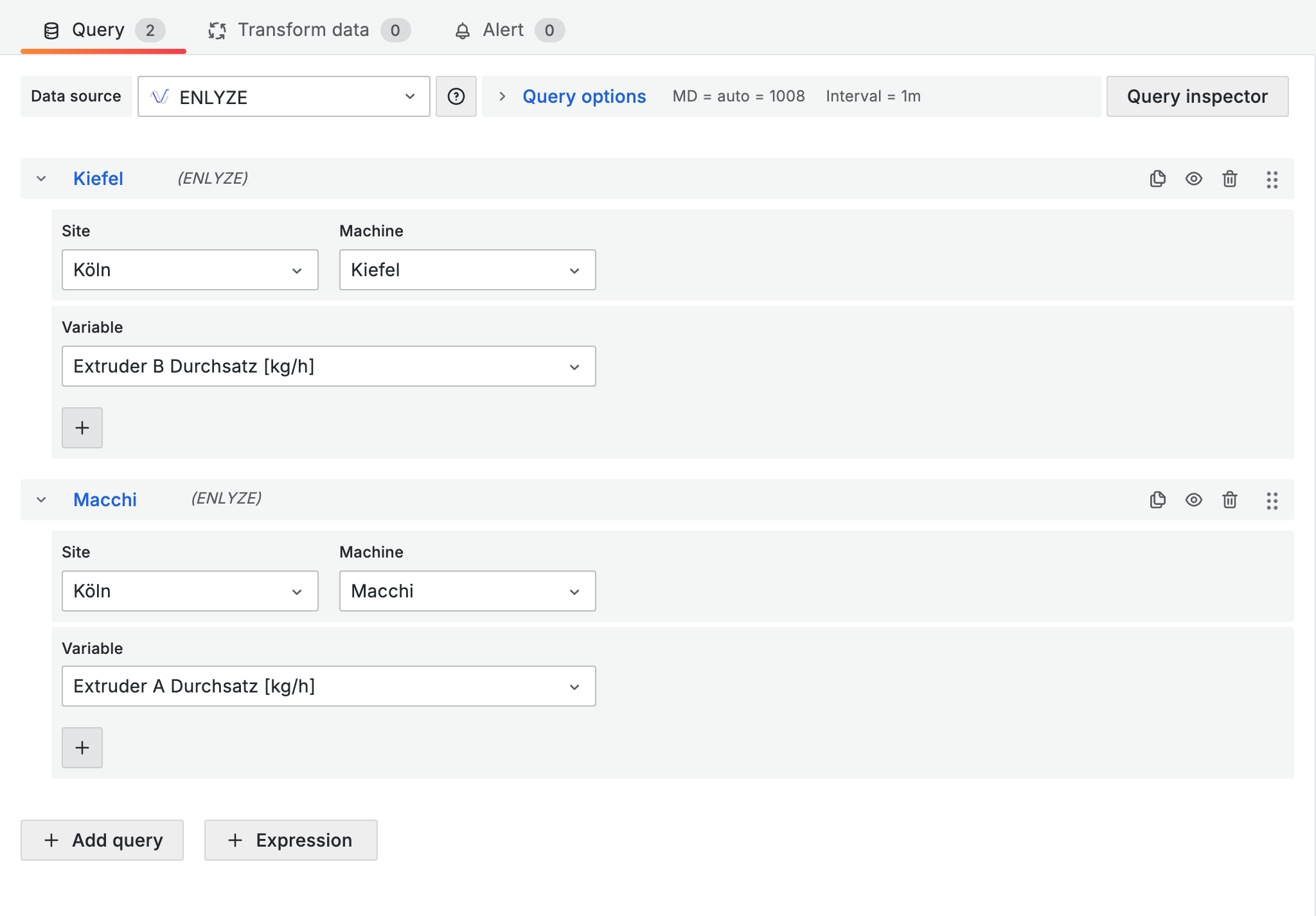

Methode 2: Mehrere Abfragen

Verwende diese Methode, wenn du Variablen von verschiedenen Maschinen brauchst oder jede Abfrage einzeln steuern möchtest.

1

Separate Abfragen hinzufügen und konfigurieren

  • Klicke im Abfrage-Editor auf + Query, um eine neue Abfrage hinzuzufügen

[SCREENSHOT: Add Query button location]

  • Konfiguriere die zweite Abfrage mit einem anderen Standort, einer anderen Maschine oder Variablen

  • Jede Abfrage erscheint als eigener Abschnitt (Query A, Query B usw.)

[SCREENSHOT: Panel with two queries configured]

Geeignet für: Vergleich derselben Variable über verschiedene Maschinen hinweg


Ist- und Sollwerte vergleichen

Ein häufiger Anwendungsfall in der Fertigung ist der Vergleich von Messwerten (Ist) mit Zielwerten (Soll). Hier lernst du, wie du beide so darstellst, dass sie leicht unterscheidbar sind.

Schritt 1: Beide Variablen hinzufügen

1

Ist- und Sollwert-Variablen auswählen

  • Wähle in deiner Abfrage sowohl die Ist- als auch die Sollwert-Variable aus

    • Beispiel: "Abzugsgeschwindigkeit" (tatsächliche Liniengeschwindigkeit)

    • Beispiel: "Abzugsgeschwindigkeit (Soll)" (Ziel-Liniengeschwindigkeit)

[SCREENSHOT: Both actual and setpoint variables selected]

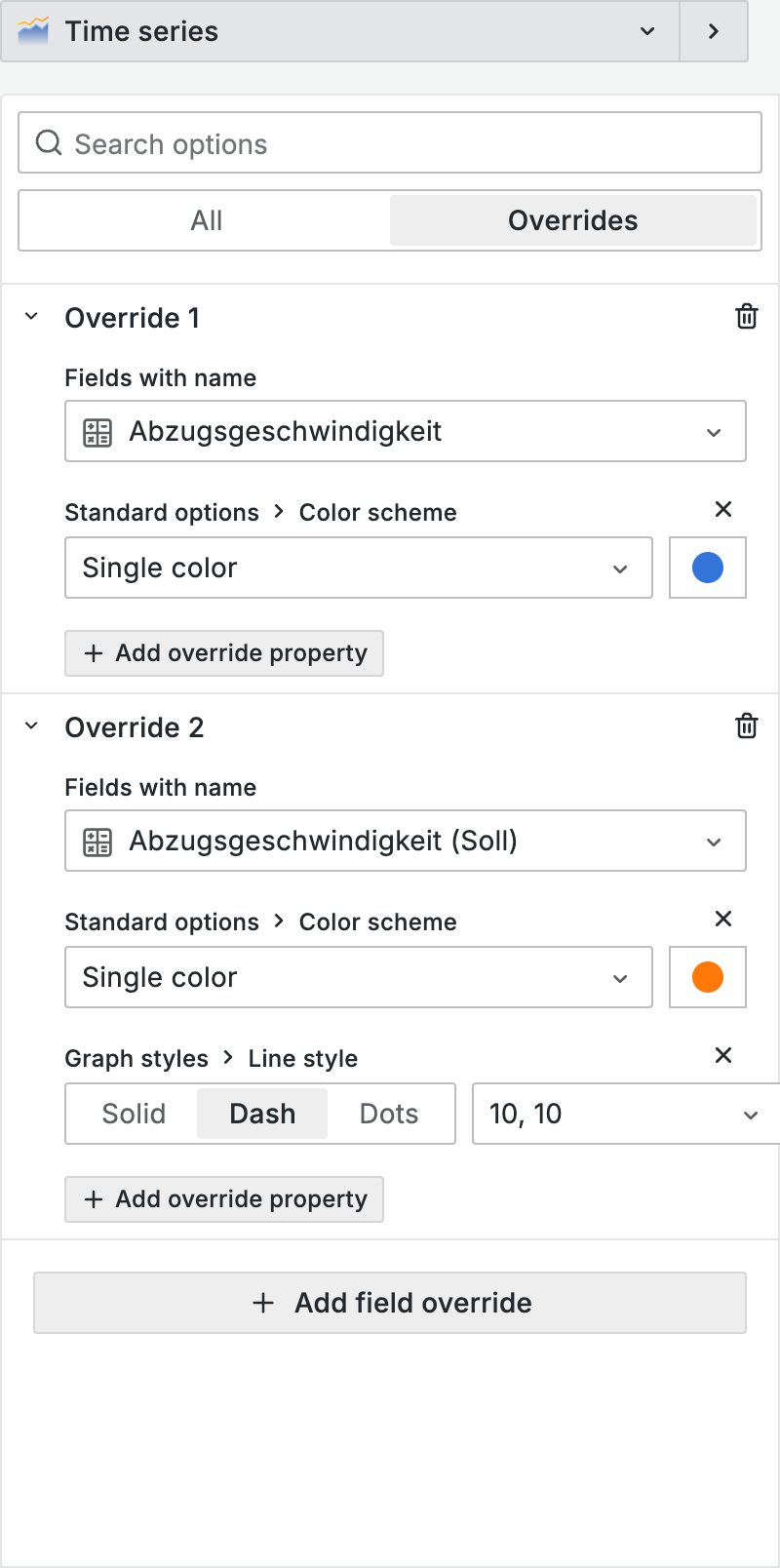

Schritt 2: Field Overrides anwenden

Mit Field Overrides kannst du einzelne Datenreihen unterschiedlich gestalten.

1

Override für den Ist-Wert erstellen

  • Scrolle in der rechten Seitenleiste nach unten zu Overrides

  • Klicke auf + Add field override

  • Wähle Fields with name

  • Wähle den Ist-Wert aus (z. B. "Abzugsgeschwindigkeit")

[SCREENSHOT: Override selector with field name]

  • Klicke auf + Add override property

  • Wähle Standard options > Color

  • Lege eine feste Farbe fest (z. B. Blau)

[SCREENSHOT: Color override being set to blue]

Schritt 3: Sollwert als gestrichelte Linie darstellen

1

Override für das Sollwert-Feld erstellen

  • Füge einen weiteren Override für das Sollwert-Feld hinzu

  • Wähle eine andere Farbe (z. B. Orange)

  • Füge eine weitere Eigenschaft hinzu: Graph styles > Line style

  • Wähle Dash und konfiguriere das Strichmuster (z. B. 10, 10)

[SCREENSHOT: Line style override set to dashed]

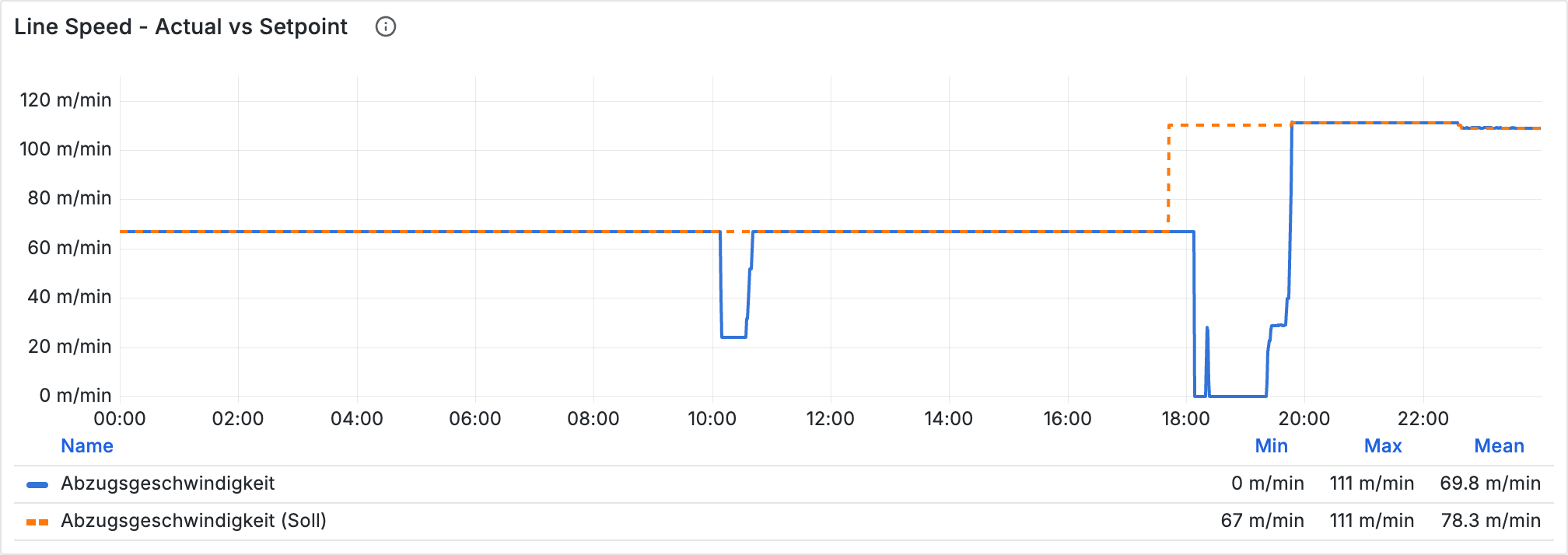

Ergebnis

Dein Diagramm unterscheidet jetzt klar zwischen Ist-Werten (durchgezogene blaue Linie) und Sollwerten (gestrichelte orangefarbene Linie).

[SCREENSHOT: Final chart with actual vs setpoint styling]


Optionen zur Liniengestaltung

Grafana bietet viele Möglichkeiten, das Erscheinungsbild von Linien anzupassen.

Zugriff auf Stiloptionen

Die Stiloptionen befinden sich in der rechten Seitenleiste in verschiedenen Abschnitten:

Abschnitt
Optionen

Graph styles

Zeichenstil, Linieninterpolation, Linienstärke, Füllungsdeckkraft, Gradient, Punktgröße

Standard options

Einheit, Farbschema, Dezimalstellen, Min/Max

Overrides

Individuelle Anpassung pro Datenreihe

Häufige Stileinstellungen

Linienstärke

Bestimmt die Dicke der Linie.

1

Linienstärke anpassen

  • Suche in der Seitenleiste nach Graph stylesLine width

  • Der Standardwert ist 1. Erhöhe auf 2 oder 3 für prominentere Linien.

[SCREENSHOT: Line width slider]

Linienstärke
Einsatzbereich

1

Dichte Diagramme mit vielen Variablen

2

Standard-Dashboards (empfohlen)

3+

Große Anzeigen, Shopfloor-Monitore

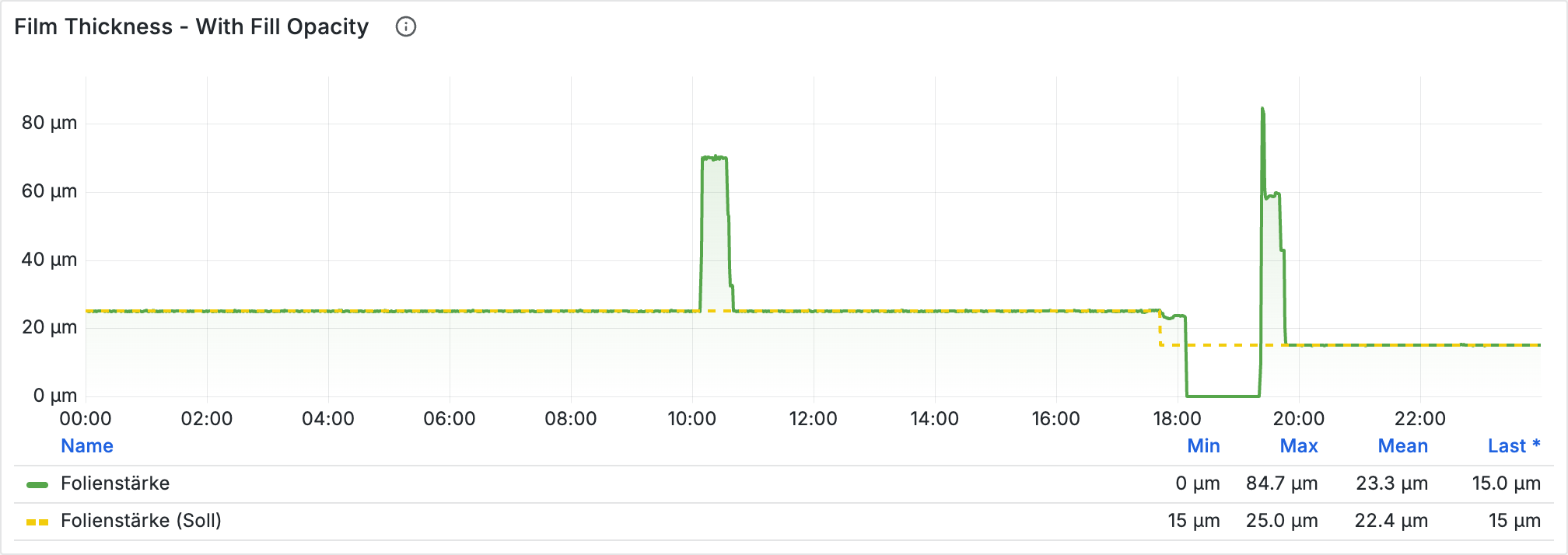

Füllungsdeckkraft

Fügt einen schattierten Bereich unter der Linie hinzu.

1

Füllungsdeckkraft einstellen

  • Suche nach Graph stylesFill opacity

  • Stelle einen Wert von 0 (keine Füllung) bis 100 (vollständig gefüllt) ein

[SCREENSHOT: Fill opacity comparison - 0 vs 30]

Tipp: Eine dezente Füllung (10-30 %) hilft, überlappende Linien voneinander zu unterscheiden.

Gradientenmodus

Erzeugt einen Farbverlauf im Füllbereich.

1

Gradientenmodus auswählen

  • Suche nach Graph stylesGradient mode

  • Optionen:

    • None: Einfarbige Füllung

    • Opacity: Verblasst von oben nach unten

    • Hue: Farbverschiebung über den Gradienten

    • Scheme: Verwendet den Farbschema-Gradienten

[SCREENSHOT: Different gradient modes comparison]

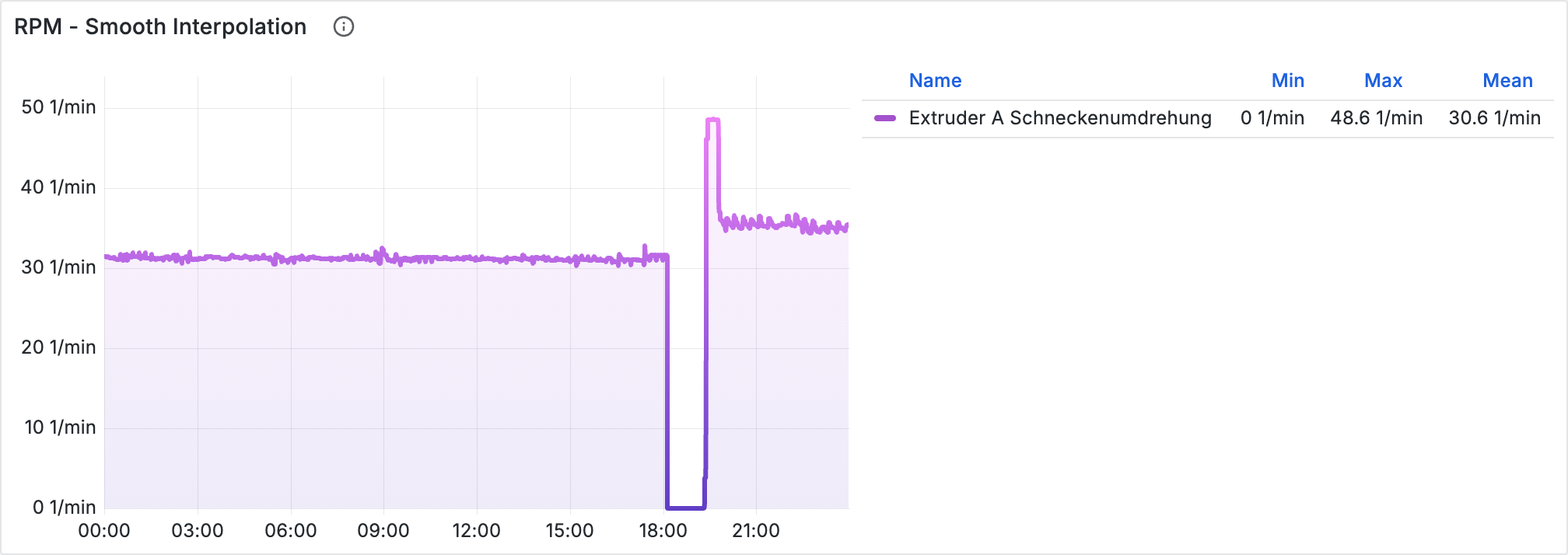

Linieninterpolation

Bestimmt, wie Datenpunkte verbunden werden.

Modus
Beschreibung
Einsatzbereich

Linear

Gerade Linien zwischen den Punkten

Die meisten Daten (Standard)

Smooth

Geschwungene Linien

Trends, Präsentationen

Step before

Zuerst horizontal, dann vertikal

Diskrete Zustandswechsel

Step after

Zuerst vertikal, dann horizontal

Diskrete Zustandswechsel

[SCREENSHOT: Line interpolation modes comparison]

Datenpunkte anzeigen

Zeigt Datenpunkte als Punkte auf der Linie an.

1

Punktanzeige konfigurieren

  • Suche nach Graph stylesPoint size

  • Optionen:

    • Auto: Zeigt Punkte beim Hineinzoomen

    • Always: Zeigt Punkte immer an

    • Never: Zeigt Punkte nie an


Legendenkonfiguration

Eine gut konfigurierte Legende hilft, die Daten auf einen Blick zu verstehen.

Anzeigemodi der Legende

1

Legendenmodus festlegen

  • Suche in der Seitenleiste nach Legend

  • Setze den Mode auf einen der folgenden Werte:

Modus
Beschreibung

List

Einfache Liste der Datenreihennamen

Table

Tabelle mit konfigurierbaren Statistiken

Hidden

Keine Legende angezeigt

[SCREENSHOT: Legend mode comparison - List vs Table]

Empfehlung: Verwende den Table-Modus für Dashboards, in denen Nutzende die Werte sehen müssen.

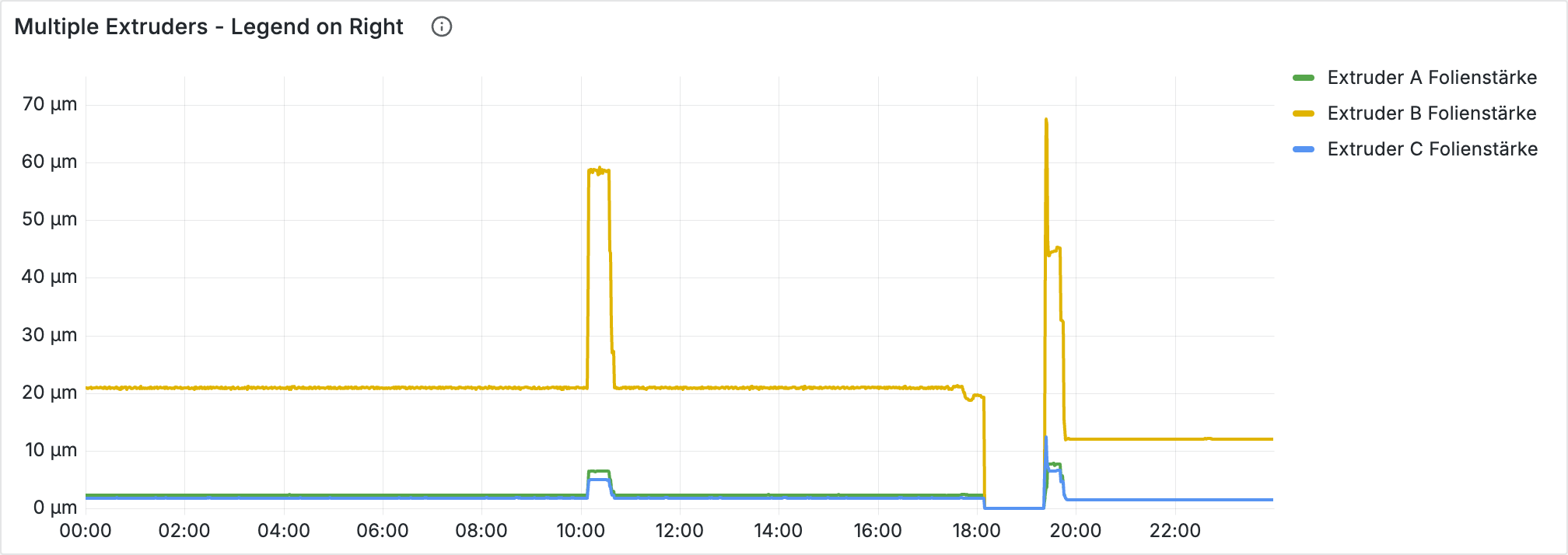

Legendenposition

  • Bottom: Unterhalb des Diagramms (Standard, am besten für breite Panels)

  • Right: Rechts neben dem Diagramm (gut für hohe Panels)

Statistiken zur Legende hinzufügen

Im Table-Modus kannst du berechnete Werte anzeigen:

1

Legendenwerte auswählen

  • Suche unter Legend nach Values

  • Wähle die anzuzeigenden Statistiken:

Statistik
Beschreibung

Last

Aktuellster Wert

Last *

Aktuellster Nicht-Null-Wert

Min

Minimaler Wert im Zeitbereich

Max

Maximaler Wert im Zeitbereich

Mean

Durchschnittswert

Sum

Summe aller Werte

Count

Anzahl der Datenpunkte

[SCREENSHOT: Legend with Min, Max, Mean, Last values displayed]

Fertigungstipp: Für die Prozessüberwachung helfen Min, Max und Mean dabei, schnell zu erkennen, ob Werte innerhalb der erwarteten Bereiche geblieben sind.


Tooltip-Konfiguration

Tooltips erscheinen, wenn du mit dem Mauszeiger über das Diagramm fährst.

Tooltip-Modus

1

Tooltip-Modus auswählen

  • Suche in der Seitenleiste nach Tooltip

  • Setze den Tooltip mode:

Modus
Beschreibung

Single

Zeigt nur die ausgewählte Datenreihe

All

Zeigt alle Datenreihen an diesem Zeitpunkt

Hidden

Kein Tooltip

[SCREENSHOT: Tooltip mode comparison]

Empfehlung: Verwende All beim Vergleich mehrerer Datenreihen, Single für ein übersichtlicheres Hover-Verhalten bei vollen Diagrammen.

Tooltip-Sortierung

Wenn alle Datenreihen angezeigt werden, kannst du sie sortieren:

  • None: Ursprüngliche Reihenfolge

  • Ascending: Niedrigster Wert zuerst

  • Descending: Höchster Wert zuerst


Praxisbeispiel: Panel zur Prozessüberwachung

Erstelle ein Panel, das die Liniengeschwindigkeit mit passender Gestaltung überwacht:

Konfiguration

Einstellung
Wert

Variables

Abzugsgeschwindigkeit, Abzugsgeschwindigkeit (Soll)

Line width

2

Fill opacity

10

Ist-Farbe

Blau (via Override)

Soll-Farbe

Orange, gestrichelt (via Override)

Legend mode

Table

Legend values

Min, Max, Mean

Tooltip mode

All

Overrides-Zusammenfassung

Feld
Farbe
Linienstil

Abzugsgeschwindigkeit

Blau (fest)

Durchgezogen

Abzugsgeschwindigkeit (Soll)

Orange (fest)

Dash (10, 10)

[SCREENSHOT: Complete process monitoring panel with all settings applied]


Tipps und Best Practices

Farbwahl

  • Verwende Blau für Ist-/Messwerte (Industriekonvention)

  • Verwende Orange oder Gelb für Sollwerte/Zielwerte

  • Verwende Rot nur für Fehler oder Alarme

  • Verwende Grün für positive Statusindikatoren

Füllung richtig einsetzen

Szenario
Füllungsdeckkraft

Einzelne Variable

0-20 %

Vergleich 2 Variablen

0-10 % (oder 0 für bessere Klarheit)

Gestapelte Daten

50-100 %

Flächendiagramme

80-100 %

Performance-Hinweise

  • Viele Variablen (>10) in einem Panel können das Rendering verlangsamen

  • Erwäge, die Daten auf mehrere Panels aufzuteilen

  • Verwende längere Zeitbereiche mit Vorsicht bei hochfrequenten Daten


Zusammenfassung

Du hast gelernt, professionelle Zeitreihen-Visualisierungen zu erstellen:

  • Mehrere Variablen in einem Diagramm anzeigen

  • Ist- und Sollwerte mit unterschiedlicher Gestaltung vergleichen

  • Linienerscheinungsbild anpassen (Stärke, Füllung, Gradient)

  • Informative Legenden mit Statistiken konfigurieren

  • Hilfreiche Tooltips einrichten


Nächste Schritte

Weitere Visualisierungstypen kennenlernen:


Kurzreferenz

Override-Eigenschaften für Zeitreihen

Eigenschaft
Pfad
Beispielwerte

Color

Standard options > Color

Blue, #3274D9

Line style

Graph styles > Line style

Solid, Dash, Dots

Line width

Graph styles > Line width

1, 2, 3

Fill opacity

Graph styles > Fill opacity

0, 10, 30

Tastenkürzel

Aktion
Tastenkürzel

Legende ein-/ausblenden

p dann l

Vollbildansicht

v

Panel aktualisieren

r
